Dalam operasi dan pemeliharaan jaringan distribusi kemampuan penggunaan
alat ukur sangat dibutuhkan untuk mengetahui kondisi dan indikasi kerusakan
dari sistem distribusi serta komponen pendukungnya. Berikut ini peralatan
pengukuran yang digunakan dalam operasi dan pemeliharaan jaringan distribusi
Clampmeter
Clampmeter ataupun tangmeter dapat digunakan untuk mengukur arus,
tegangan maupun resistansi.tangmeter ini ada beberapa tipe dan yang digunakan
di pln tangmeternya mempunyai dua cara dalam pengukuran pada rangkaian.
 |
| Clampmeter |
Yang pertama dengan dijepit, yaitu dengan cara memasukan salah satu
kabel agar berada di tengah-tengah penjepit. Dan yang satunya lagi dengan
menggunakan probe, probe merah dan probe hitam. Caranya dapat dilihat seperti
gambar dibawah ini.
a. Clampmeter digunakan sebagai amperemeter
Amperemeter adalah alat untuk mengukur kuat arus listrik dalam
rangkaian tertutup. Amperemeter biasanya dipasang secara seri (berderet) dengan
elemen listrik. Amperemeter biasanya digunakan untuk mengukur besarnya arus
yang mengalir pada kawat penghantar.
 |
| Pengawatan Amperemeter |
b. Clampmeter digunakan sebagai voltmeter
voltmeter adalah alat untuk mengukur besarnya tegangan. Voltmeter
biasanya dipasang secara parallel dengan sumber tegangan maupun beban.
 |
| Pengawatan Voltmeter |
Kwhmeter
Kwhmeter digunakan untuk mengukur energi arus bolak-balik, alat ukur
ini biasa digunakan oleh konsumen listrik ataupun oleh PLN sendiri, alat ini
banyak terpasang dirumah-rumah penduduk berguna untuk menentukan besar kecilnya
rekening listrik si pemakai.
Mengingat sangat pentingnya arti kwhmeter, maka agar diperhatikan benar
cara penyambungan alat ukur ini.
 |
| kwhmeter 1 fasa Gambar 3.23. Kwhmeter 3 fasa |
Megger
Megger dipergunakan untuk mengukur tahanan isolasi dari alat-alat
listrik maupun instalasi-instalasi, output dari alat ukur ini umumnya adalah
tegangan tinggi arus searah, yang diputar oleh tangan. Megger ini banyak
digunakan petugas dalam mengukur tahanan isolasi antara lain untuk: kabel
instalasi pada rumah-rumah/bangunan, kabel tegangan rendah, kabel tegangan
tinggi, transformator, OCB dan peralatan listrik lainnya.
 |
| Megger |
Phasa sequence
 |

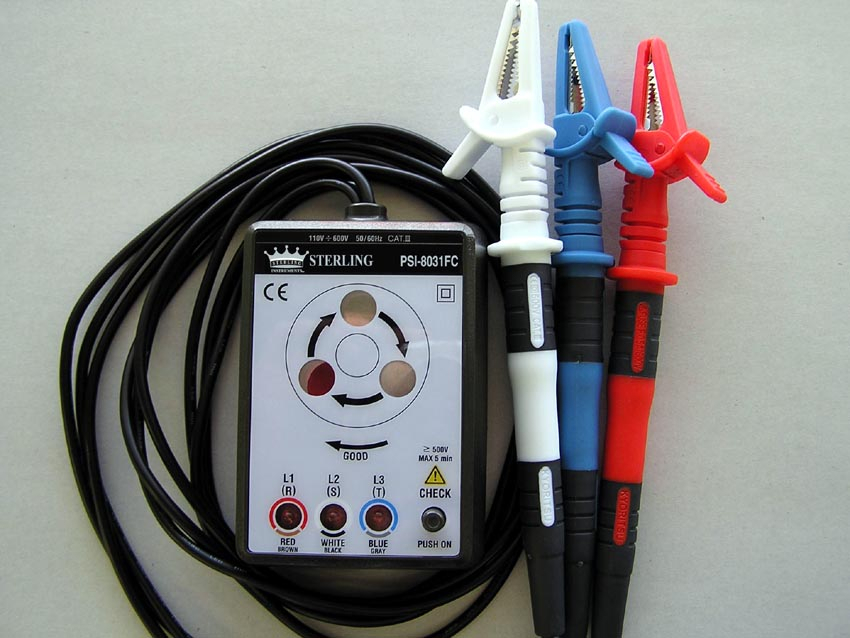

| Phasa sequence |
alat ukur ini digunakan untuk mengetahui benar / tidaknya urutan phasa
system tegangan listrik 3 phasa. Alat ini sangat penting khususnya dalam
melaksanakan penyambungan gardu-gardu ataupun konsumen listrik, karena
kesalahan urutan phasa dapat menimbulkan :
- kerusakan pada peralatan / mesin antara lain putaran motor listrik terbalik
- putaran piringan kwh meter menjadi lambat ataupun berhenti sama sekali
cara penyambungannya adalah sebagaimana terlihat pada gambar berikut
 |
| Pengawatan Phasa Sequence |
